水平位移监测的基本原理和方法

新闻中心

您的位置: 主页 > 新闻中心 > 常见问题

　　水平位移监测是指对监测对象在水平方向上的位置变化进行测量和分析，以掌握其变形情况。其基本原理基于测量学、几何学和物理学等相关知识，通过确定监测点在不同时间点的水平坐标，计算坐标变化量来反映水平位移的大小和方向。

　　测量基准的建立：需要建立一个稳定的测量基准，通常由基准点和参考点组成。基准点是位移监测的起算点，应设置在变形影响范围之外、地质条件稳定、易于长期保存的位置。参考点则用于连接基准点和监测点，构成监测控制网。

　　坐标系的确定：为了准确描述监测点的位置变化，需要确定一个合适的坐标系。常用的坐标系有大地坐标系、独立平面直角坐标系等。在实际监测中，可根据监测区域的范围和精度要求选择合适的坐标系。

　　位移量的计算：通过定期测量监测点在坐标系中的坐标，比较不同时期监测点的坐标值，计算出监测点在水平方向上的位移量。位移量包括大小和方向，通常用向量表示。

　　水平位移监测的常用方法

　　1. 大地测量法

　　三角测量法

　　原理：通过在监测区域布设一系列三角形网点，利用经纬仪等仪器测量三角形的内角和边长，根据三角形的边角关系计算出监测点的水平坐标。随着监测时间的推移，再次测量这些三角形的边角，通过坐标计算得到监测点的位移量。

　　特点：精度较高，但受地形和通视条件限制较大，外业工作量大，测量周期长。

　　三边测量法

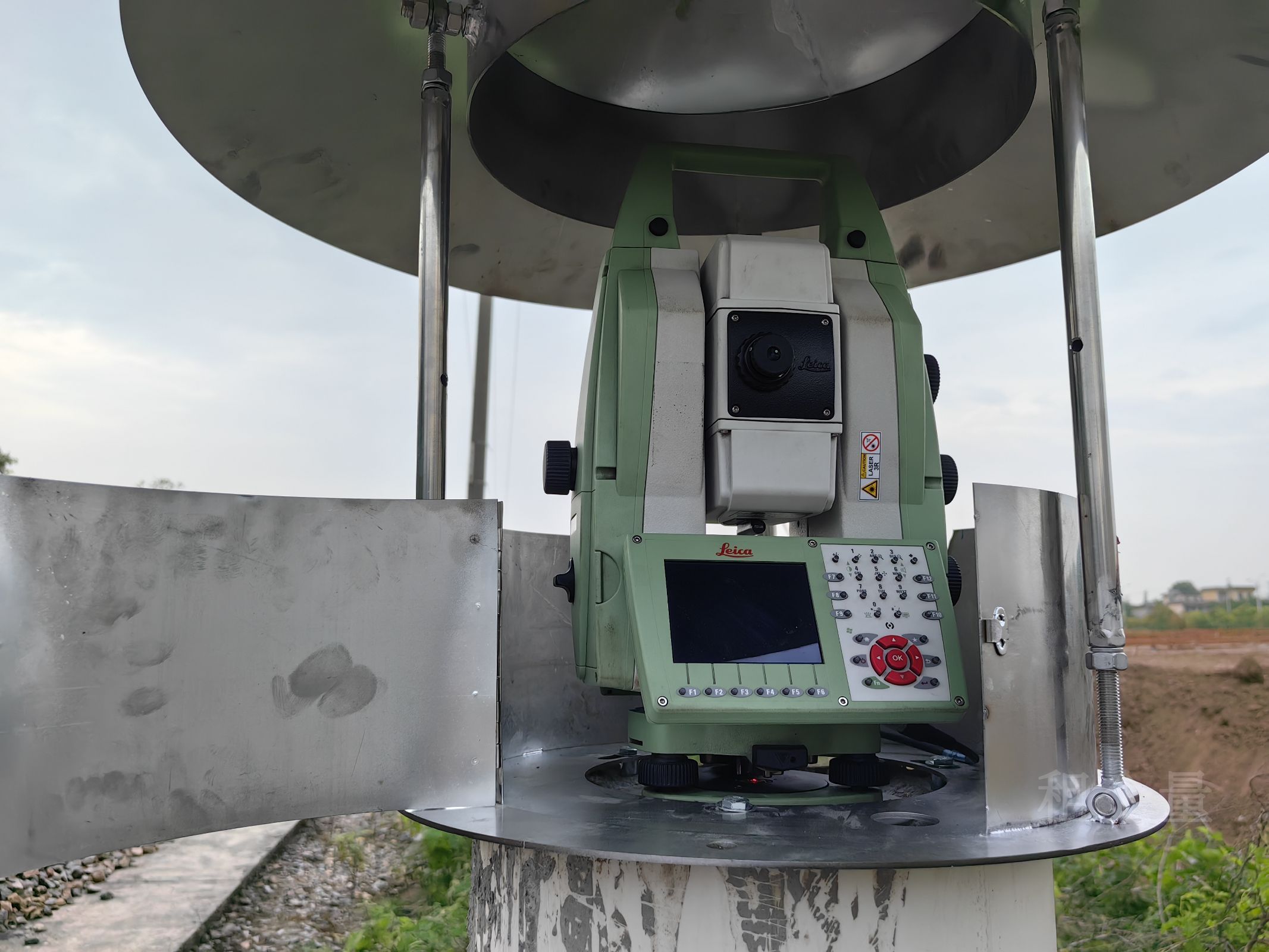

　　原理：与三角测量法类似，但它是通过直接测量三角形的边长来确定监测点的位置。利用全站仪等仪器精确测量各边边长，再根据边长计算监测点的坐标。

　　特点：不需要测量角度，减少了角度测量误差的影响，但边长测量的精度要求较高，且同样存在地形和通视条件的限制。

　　导线测量法

　　原理：在监测区域布设一条由一系列导线点组成的折线，通过测量导线边的边长和转折角，根据导线计算方法求出各导线点的坐标。定期重复测量导线，计算监测点的位移。

　　特点：布设灵活，受地形条件影响较小，但测量精度相对三角测量法略低，且累积误差较大，需要进行平差处理。

　　2. 全球导航卫星系统(GNSS)测量法

　　原理：GNSS 接收机同时接收多颗卫星的信号，通过测量卫星信号的传播时间，计算出接收机到卫星的距离，再结合卫星的轨道参数，解算出接收机在地球坐标系中的三维坐标。通过在不同时间对监测点进行 GNSS 观测，计算出监测点的水平位移。

　　特点：具有全天候、全自动、高精度、高效率等优点，不受通视条件限制，可实现实时或准实时监测。但 GNSS 信号容易受到遮挡、多路径效应等因素的影响，在山区、城市峡谷等复杂环境下精度可能降低。

　　3. 边角交会法

　　原理：在监测区域外选择两个或两个以上的已知点(基准点)，同时在监测点上安置测量仪器，分别观测监测点到各基准点的水平角和边长。根据边角关系，利用三角公式计算出监测点的水平坐标。通过不同时期的观测，计算监测点的位移。

　　特点：结合了角度测量和边长测量的优点，精度较高，但同样受地形和通视条件限制，且外业观测工作相对复杂。

　　4. 视准线法

　　原理：在监测区域的一端设置工作基点，另一端设置后视点，在工作基点上安置经纬仪或全站仪，照准后视点构成一条视准线。然后在视准线上或其延长线上布设一系列监测点，定期测量各监测点偏离视准线的距离，该距离的变化量即为监测点在垂直于视准线方向上的水平位移。

　　特点：方法简单，设备要求低，适用于直线形建筑物的水平位移监测，如大坝、堤防等。但只能监测监测点在视准线垂直方向上的位移，且受视线长度、大气折光等因素影响较大。

　　5. 激光准直法

　　原理：利用激光束的单色性和方向性好的特点，在监测区域的一端设置激光发射器，发射出一束平行激光束作为基准线。在另一端设置接收靶，在基准线上或其附近布设监测点，通过测量监测点在接收靶上偏离激光光斑中心的距离，确定监测点的水平位移。

　　特点：精度高，可实现自动化监测，适用于对精度要求较高的直线形工程结构物的水平位移监测。但激光束容易受到大气扰动、遮挡等因素影响，监测距离相对较短。

　　6. 引张线法

　　原理：在监测区域的两端设置固定端点，在两端点之间拉紧一根高强度、低热膨胀系数的不锈钢丝(引张线)，使引张线处于水平状态。在引张线上布设一系列监测点，通过测量监测点相对于引张线的偏移量，得到监测点的水平位移。

　　特点：结构简单，精度较高，成本较低，适用于大坝、船闸等长直线形建筑物的水平位移监测。但引张线的安装和维护要求较高，且只能监测监测点在引张线垂直方向上的位移。

　　7. 摄影测量法

　　原理：利用摄影机对监测区域进行摄影，获取不同时期的影像。通过影像匹配、立体测图等技术，提取监测点在影像上的坐标信息，再结合地面控制点的坐标，将影像坐标转换为地面实际坐标，计算监测点的水平位移。

　　特点：可同时获取监测区域的大量信息，适用于大面积、复杂地形的水平位移监测。但摄影测量对天气、光照等条件要求较高，数据处理相对复杂，成本也较高。

　　8. 合成孔径雷达干涉测量(InSAR)技术

　　原理：利用合成孔径雷达(SAR)卫星在不同时间对同一地区进行观测，获取两幅或多幅 SAR 影像。通过干涉处理，提取出地表微小形变引起的相位变化信息，进而计算出监测区域的水平位移和垂直位移。

　　特点：具有大面积、高精度、非接触式监测等优点，可实现周期性的重复监测，适用于大范围的地表形变监测，如地震、滑坡、地面沉降等。但 InSAR 技术受到时间去相关、空间去相关、大气延迟等因素的影响，数据处理和分析较为复杂。

　　以上就是关于水平位移监测的基本原理和方法的相关介绍，在实际工程中，应根据监测对象的性质、规模、精度要求、环境条件等因素，选择合适的水平位移监测方法，或采用多种方法相结合的方式进行综合监测，以确保监测结果的准确性和可靠性。
